Mesurer le courant électrique en toute simplicité

En quelques secondes, l’essentiel

• Intensité électrique : mesurée en ampères, elle indique le flux d’électrons dans un circuit et s’obtient avec un ampèremètre ou une pince ampèremétrique.
• Mesure électrique : le multimètre permet des relevés précis mais nécessite une coupure du courant, tandis que la pince offre une méthode sûre et sans contact.
• Circuit électrique : pour une mesure correcte, l’ampèremètre doit être branché en série, alors que la pince détecte le champ magnétique autour d’un seul conducteur.
• Puissance électrique : elle se calcule en multipliant l’intensité (A) par la tension (V), utile pour identifier les surconsommations ou les fuites.
• Sécurité : toujours vérifier l’état du matériel, travailler hors tension si possible, et porter des équipements isolants pour éviter les risques d’électrocution.

Comment vos aïeux parvenaient-ils à réparer une installation électrique avec du matériel rudimentaire, alors qu’aujourd’hui, face à une simple prise défectueuse, on hésite à toucher quoi que ce soit ? Cette distance avec les gestes techniques soulève une question simple : et si comprendre le courant électrique, c’était aussi une affaire de transmission ? Maîtriser l’intensité qui circule dans vos murs, ce n’est pas seulement technique – c’est une question de sécurité au quotidien.

Les fondamentaux pour mesurer le courant électrique

Avant de brancher le moindre appareil, il faut clarifier les bases. Le courant électrique, c’est le flux d’électrons dans un conducteur, un peu comme un débit d’eau dans un tuyau. L’intensité de ce flux se mesure en ampères (A), tandis que la tension (en volts) correspond à la pression qui pousse les électrons. La puissance, elle, s’exprime en watts et résulte du produit de ces deux grandeurs. Confondre ces notions, c’est risquer de mal interpréter vos mesures – voire de commettre une erreur dangereuse.

Pour s’équiper avec du matériel fiable avant de se lancer dans ces manipulations, le site villapro.fr est une ressource utile. C’est là qu’on trouve des outils testés, avec un bon rapport qualité-prix, et parfois même des conseils d’utilisation inclus – un gain de temps quand on débute.

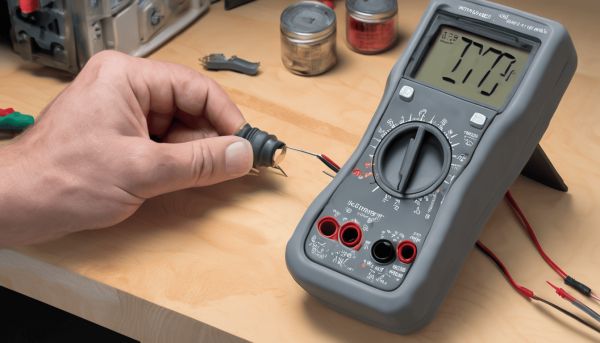

Le matériel de base ? Le multimètre et l’ampèremètre. Le premier est polyvalent : il mesure tension, résistance, et bien sûr courant. Mais attention : pour mesurer l’intensité, il faut l’insérer directement dans le circuit, ce qui implique de couper le courant. Les cordons de mesure doivent être en parfait état – une isolation défectueuse peut provoquer un arc électrique. Pour éviter cette manipulation intrusive, on peut aussi utiliser une pince ampèremétrique, qui mesure le champ magnétique autour d’un conducteur, sans contact direct.

Et la sécurité ? Elle passe par des gestes simples mais non négociables. Toujours travailler hors tension quand c’est possible. Porter des gants isolants si l’intervention exige d’être sous tension. Même un courant faible – disons 30 mA – peut provoquer un arrêt cardiaque. Ce n’est pas de la prudence excessive, c’est du bon sens. Un courant mal maîtrisé, ce n’est pas une simple panne : c’est un risque d’incendie ou d’électrocution.

Comparaison des outils de mesure usuels

Choisir le bon calibre sur son appareil

Avant toute mesure, il faut régler son multimètre sur le bon calibre. En cas de doute, commencez par le calibre le plus élevé pour éviter de griller le fusible interne de l’appareil. La plupart des multimètres ont un fusible dédié au courant – s’il saute, l’appareil ne mesurera plus rien, même si tout semble en ordre. Autre point crucial : distinguer le courant continu (CC ou DC), typique des batteries, du courant alternatif (CA ou AC), utilisé dans le réseau domestique. Brancher l’appareil sur le mauvais mode peut donner une mesure fausse, voire endommager l’outil.

Le tableau montre une réalité du terrain : pour un usage domestique courant, la pince ampèremétrique est souvent le meilleur compromis entre sécurité, rapidité et fiabilité. L’oscilloscope, lui, reste réservé aux professionnels ou aux passionnés de précision. Le multimètre reste incontournable, mais il demande plus de rigueur.

La méthode pas à pas avec un ampèremètre

Le branchement en série obligatoire

Contrairement à ce que l’on pourrait croire, un ampèremètre ne se branche pas en parallèle comme un voltmètre. Il doit être intégré en série dans le circuit, de sorte que tout le courant à mesurer le traverse. Si vous le branchez en dérivation, vous créez un court-circuit – et là, c’est le disjoncteur qui tranchera à votre place, si tout va bien. En pratique, cela signifie couper le courant, interrompre le fil, et insérer l’appareil entre les deux extrémités. Une fois la mesure terminée, il faut le retirer et reconnecter le circuit.

Lecture et interprétation des résultats

Une fois l’appareil en place et le courant rétabli, l’écran affiche l’intensité en ampères ou milliampères. Un téléphone en charge ? Environ 1 à 2 A. Une lampe LED ? Moins de 0,1 A. Un chauffage électrique ? Entre 8 et 15 A. Ces ordres de grandeur permettent de repérer rapidement un appareil anormalement gourmand. Si vous mesurez un courant alors que tout est éteint, c’est probablement une fuite ou un appareil en veille qui consomme plus que prévu.

L’alternative pratique de la pince ampèremétrique

Avantages de la mesure par induction

La pince ampèremétrique fonctionne grâce à un principe physique simple : le champ magnétique généré par un courant électrique. En entourant un conducteur, la pince détecte ce champ et en déduit l’intensité. L’avantage ? Aucun contact direct, pas besoin d’ouvrir le circuit. C’est donc la méthode la plus sûre pour mesurer un courant fort, par exemple sur un disjoncteur ou un câble d’alimentation principal.

Précautions pour une mesure fiable

Mais attention : la pince doit enserrer un seul conducteur, typiquement la phase. Si elle capte à la fois la phase et le neutre (comme dans un câble bipolaire), les champs magnétiques s’annulent et l’affichage indique zéro – même s’il y a du courant. C’est une erreur fréquente chez les débutants. Pour une mesure fiable, il faut donc accéder à un point où les fils sont séparés, comme dans un tableau électrique.

Utilisation dans le tableau électrique

C’est là que la pince devient un outil de diagnostic puissant. En mesurant le courant sur chaque circuit, on peut détecter une surcharge avant que le disjoncteur ne saute. Par exemple, si un circuit éclairage affiche 18 A alors qu’il est dimensionné pour 16 A, c’est un signal d’alerte. Vous pouvez alors identifier quel appareil consomme trop et agir en amont. C’est un bon plan pour éviter les coupures intempestives.

Check-list pour réussir vos mesures électriques

Vérifications de routine sur l’appareil

Avant chaque utilisation, prenez 30 secondes pour vérifier :

• État des piles – une batterie faible peut fausser les mesures
• Intégrité des pointes de touche – pas de fil dénudé ou de fissure
• Fusibles internes – certains modèles permettent de les tester
• Propreté des embouts – la poussière ou la graisse peut altérer le contact
• Calibration – sur les appareils anciens, une dérive est possible

Préparation de l’environnement de travail

Un bon diagnostic commence par un bon cadre :

• Dégager l’espace autour du tableau ou du point de mesure
• S’assurer d’un éclairage suffisant – on n’improvise pas en torche
• Noter les mesures au fur et à mesure – un carnet, c’est précieux
• Éviter les distractions – une mesure sérieuse demande de la concentration

Et si vous doutez, arrêtez. Mieux vaut un diagnostic reporté qu’un accident causé par la précipitation.

Diagnostics avancés et dépannage

Identifier une fuite de courant

Quand un disjoncteur différentiel saute sans raison apparente, une fuite de courant est souvent en cause. Pour la détecter, mesurez le courant sur le circuit en question. S’il y a un écart entre le courant entrant (phase) et sortant (neutre), c’est que du courant s’échappe – probablement vers la terre. En isolant chaque appareil un par un, vous pouvez identifier la source du problème. Parfois, c’est un chauffe-eau ou une machine à laver qui fuit légèrement, suffisamment pour déclencher le différentiel.

Calculer la puissance réelle consommée

Une fois l’intensité connue, retrouver la puissance est simple : multipliez l’ampérage par la tension. En France, celle-ci est d’environ 230 V. Par exemple, un appareil qui tire 4 A consomme environ 920 W. Cela permet de vérifier si un équipement est énergivore, ou si une surconsommation est liée à un défaut technique. C’est un autre son de cloche par rapport à l’étiquette énergie, qui donne souvent des valeurs optimistes.

Questions classiques

Mon multimètre ne m’affiche rien, est-il cassé ?

Pas nécessairement. La cause la plus fréquente est un fusible interne grillé, souvent à cause d’un branchement en tension sur le mauvais calibre. Vérifiez d’abord l’état du fusible – beaucoup de modèles en ont un accessible. Si c’est cela, un remplacement coûte peu cher. Sinon, testez les piles et les cordons avant de conclure à une panne.

Pourquoi ma pince ampèremétrique affiche 0 sur un cordon d’alimentation ?

Parce que vous mesurez probablement un câble complet, avec phase et neutre ensemble. Les champs magnétiques s’annulent mutuellement, ce qui donne une lecture nulle. Pour une mesure correcte, la pince doit enserrer un seul fil, isolé du retour. Essayez au niveau du tableau ou en dénudant légèrement le câble (hors tension).

Est-ce que ça coûte cher d’avoir un appareil de qualité ?

Pour un usage amateur sérieux, comptez entre 50 et 120 € pour une pince fiable ou un multimètre complet. Ce n’est pas une dépense extravagante, surtout si elle évite une erreur coûteuse ou un accident. Les modèles d’entrée de gamme peuvent suffire, mais ils manquent souvent de précision sur les faibles intensités.

Peut-on mesurer le courant d’une voiture électrique avec ces outils ?

Les voitures électriques utilisent des courants continus à haute intensité, souvent supérieurs à 100 A. Les multimètres classiques ne sont pas conçus pour cela, et les pinces standard peuvent ne pas être calibrées pour ces plages. Il faut du matériel spécifique, souvent réservé aux professionnels de l’automobile. En un clin d’œil, on comprend pourquoi.
