Ce qui mérite votre attention
- Intensité électrique : mesurer le courant revient à quantifier le débit d’électrons dans un circuit, exprimé en ampères (A).
- Multimètre : outil polyvalent mais nécessitant un branchement en série et une attention constante au calibre pour éviter les erreurs.
- Pince ampèremétrique : solution sûre et pratique pour mesurer l’intensité sans couper le circuit, surtout en courant alternatif.
- Courant continu et alternatif : il est crucial de bien identifier le type de courant et de régler l’appareil en conséquence pour une mesure fiable.
- Branchement ampèremètre : toujours couper l’alimentation, utiliser les bonnes bornes et vérifier le fusible pour éviter les dommages.
Vous souvenez-vous du vieux multimètre à aiguille que sortait votre grand-père pour réparer la radio du salon ? Ce mélange de curiosité et de prudence face au courant, on le retrouve encore aujourd’hui. Mesurer l’ampérage n’a rien de magique, mais c’est une opération qui exige rigueur et connaissance. Brancher un appareil au mauvais endroit, choisir le mauvais calibre, ignorer le type de courant – autant d’erreurs qui peuvent coûter cher. Ce guide vous aide à éviter les pièges, même si vous débutez.
Les bases indispensables pour mesurer l’intensité électrique
L’intensité électrique, c’est le débit d’électrons qui circulent dans un conducteur, un peu comme le débit d’eau dans un tuyau. On la mesure en ampères (A), une unité fondamentale en électricité. Pour obtenir une lecture fiable, il faut non seulement un appareil adapté, mais aussi savoir ce qu’on s’apprête à mesurer. En effet, tous les circuits ne fonctionnent pas de la même manière. Connaître l’ordre de grandeur attendu – quelques milliampères pour une LED, plusieurs ampères pour un chauffage – est essentiel pour éviter d’endommager l’appareil.
Deux types de courant dominent notre quotidien : le courant continu (CC ou DC), fourni par les batteries, les piles ou les panneaux solaires, et le courant alternatif (CA ou AC), celui des prises de courant domestiques. Le multimètre doit être réglé en conséquence. Brancher un appareil en mode courant continu sur un circuit alternatif, ou l’inverse, peut entraîner une lecture erronée, voire endommager l’instrument. La plupart des multimètres modernes disposent d’un commutateur clair pour choisir entre AC et DC – vérifiez-le toujours avant de connecter.
Comprendre l’unité ampère et le courant
Le courant électrique n’est pas une abstraction : c’est une grandeur physique mesurable, tout comme la pression ou la température. L’ampère, symbole A, quantifie le nombre d’électrons passant par un point du circuit chaque seconde. Un courant de 1 A signifie qu’environ 6,24 × 10¹⁸ électrons traversent le conducteur chaque seconde. Bien sûr, personne ne compte les électrons, mais cette image aide à visualiser l’importance de la mesure. Pour s’équiper avec du matériel fiable avant de manipuler vos circuits, le catalogue de villapro.fr est une référence utile.
Distinguer courant continu et courant alternatif
Le courant continu maintient un flux d’électrons dans un seul sens, idéal pour les appareils électroniques sensibles. Le courant alternatif, lui, inverse sa direction plusieurs fois par seconde – 50 fois en France, soit 50 Hz. Cette alternance permet une transmission plus efficace sur de longues distances. Lorsque vous mesurez un circuit domestique, vous êtes presque toujours en présence de courant alternatif. L’erreur classique ? Oublier de basculer le sélecteur du multimètre sur la position AC. Résultat : une valeur nulle ou incohérente. Toujours vérifier ce réglage, surtout si vous passez d’une batterie à une prise murale.
Comparatif des appareils de mesure courants
Choisir le bon outil dépend de ce que vous mesurez, de la précision requise et surtout du niveau de sécurité souhaité. Les multimètres numériques sont devenus l’outil de base, mais ils ne sont pas toujours les plus sûrs pour mesurer de forts courants. Les pinces ampèremétriques, elles, offrent une alternative très prisée par les professionnels. Voici un aperçu des trois types d’appareils les plus utilisés.
| Type d’appareil | Usage recommandé | Précision moyenne | Niveau de sécurité |
|---|---|---|---|
| Multimètre numérique | Tests électroniques, faibles courants, diagnostics variés | Élevée pour les faibles intensités | Moyen (risque si mauvais branchement) |
| Ampèremètre analogique | Enseignement, visualisation de variations lentes | Moyenne (dépend de la lecture de l’aiguille) | Faible (sensible aux chocs, polarité critique) |
| Pince ampèremétrique | Mesures sous tension, circuits haute puissance | Bonne pour les forts courants | Élevée (pas de contact direct avec le circuit) |
Choisir entre ampèremètre classique et multimètre
Le multimètre est un couteau suisse : il mesure la tension, la résistance, la continuité, et bien sûr l’intensité. Mais cette polyvalence a un revers. Lorsqu’on l’utilise en ampèremètre, il faut l’insérer directement dans le circuit, ce qui oblige à couper l’alimentation et à ouvrir le circuit. En revanche, un ampèremètre dédié, souvent analogique, peut offrir une meilleure robustesse sur des mesures répétées à fort courant. Les modèles numériques modernes ont l’avantage de la clarté d’affichage et de la stabilité de lecture, ce qui réduit les erreurs d’interprétation.

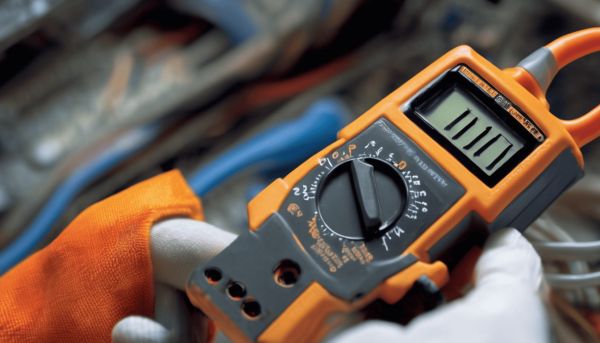

L’avantage de la pince ampèremétrique
La pince ampèremétrique est l’outil le plus sûr pour mesurer l’intensité sans interrompre le circuit. Elle fonctionne par induction : elle détecte le champ magnétique généré par le courant dans un conducteur. Il suffit de l’ouvrir, de l’enclencher autour d’un fil, et la mesure s’affiche instantanément. Idéale pour les tableaux électriques ou les moteurs, elle évite les manipulations risquées. Attention toutefois : elle ne mesure que le courant alternatif sur les modèles basiques, et sa précision peut baisser sur de très faibles intensités.
La procédure étape par étape pour un branchement en série
Contrairement à la mesure de tension, qui se fait en parallèle, l’intensité doit être mesurée en branchement en série. Cela signifie que le courant doit passer à travers l’appareil de mesure. Cette opération, simple en théorie, comporte des risques si elle n’est pas exécutée correctement. Voici les étapes à suivre pour une manipulation sans surprise.
Le protocole de sécurité et connexion des bornes
Avant toute chose, la sécurité prime. Un courant mal maîtrisé peut provoquer des arcs, des brûlures ou endommager l’appareil. Suivez ces étapes rigoureusement :
- Couper l’alimentation du circuit à tester – jamais de mesure sous tension sans isolation complète.
- Débrancher un des fils du circuit pour créer une ouverture.
- Brancher le cordon rouge sur la borne A (ou mA pour les faibles courants) du multimètre.
- Connecter le cordon noir sur la borne COM (commune).
- Relier les cordons aux deux extrémités du circuit ouvert : le courant passe désormais par le multimètre.
- Rétablir l’alimentation et lire la valeur affichée.
Si l’appareil affiche « OL » ou une valeur maximale, c’est que le courant dépasse la capacité du calibre sélectionné. Dans ce cas, coupez immédiatement le courant et passez à un calibre supérieur.
Précautions pour éviter de griller votre fusible
Bien choisir son calibre de mesure
La plupart des multimètres intègrent un fusible de protection sur la borne d’intensité. Il est là pour sauver l’appareil en cas de surintensité. Mais il peut fondre si vous tentez de mesurer un courant de 10 A alors que le calibre est réglé sur 200 mA. La règle d’or ? Commencez toujours par le calibre le plus élevé, puis ajustez vers le bas pour plus de précision. Par exemple, si vous mesurez le courant d’un radiateur, commencez en position 10 A. Si la valeur est inférieure à 200 mA, vous pouvez alors basculer sur la borne mA pour une lecture plus fine.
Un autre piège fréquent : oublier de rebrancher le cordon rouge sur la borne de tension après une mesure d’intensité. Si vous tentez de mesurer la tension avec le câble encore sur la borne A, vous créez un court-circuit direct. Résultat ? Un joli arc électrique, un fusible grillé, et parfois un appareil hors service. La bonne habitude ? Toujours replacer les câbles sur les bornes de tension (VΩ) une fois la mesure terminée.
Interpréter les résultats et dépanner son installation
Obtenir une valeur en ampères, c’est bien. Savoir ce qu’elle signifie, c’est mieux. La mesure d’intensité n’est pas qu’un exercice technique : elle permet de diagnostiquer des anomalies, d’estimer la consommation ou de vérifier la conformité d’un appareil.
Calculer la puissance à partir de l’ampérage
En monophasé, la puissance (en watts) se calcule simplement : P = U × I, où U est la tension (230 V en France) et I l’intensité mesurée. Par exemple, un appareil qui consomme 6 A développe une puissance d’environ 1 380 W. Cela vous aide à savoir si un radiateur, un sèche-linge ou un four fonctionne normalement. Un lave-linge consomme en général entre 0,5 A et 10 A selon les phases de lavage. Si vous mesurez 15 A en cycle normal, c’est un signal d’alerte.
Détecter une anomalie de consommation
Une intensité anormalement élevée peut indiquer un défaut d’isolement, un moteur grippé ou un composant en court-circuit. À l’inverse, un courant trop faible peut signifier un mauvais contact ou une résistance excessive. Surveiller la consommation réelle de vos circuits permet aussi d’identifier les « vampires » énergétiques. Par exemple, un congélateur qui devrait consommer 0,8 A en fonctionnement mais affiche 1,5 A mérite un diagnostic. Y a pas de secret : une mesure régulière, même rapide, peut éviter des pannes coûteuses.
Les interrogations fréquentes
Puis-je utiliser un vieux multimètre à aiguille de mon père ?
Oui, il est possible d’utiliser un multimètre analogique, mais avec précaution. La lecture de l’échelle graduée demande de l’attention, surtout en position inclinée. La polarité doit être respectée : une mauvaise connexion peut faire partir l’aiguille dans le mauvais sens. Enfin, ces appareils sont plus sensibles aux chocs et moins précis sur les faibles courants.
Pourquoi mon ampèremètre affiche-t-il zéro alors que la lampe brille ?
Cela peut venir d’un fusible interne grillé, surtout si vous avez déjà mesuré un courant fort sans changer de calibre. Vérifiez aussi le branchement des câbles : le cordon rouge doit être sur la bonne borne (A ou mA). Un mauvais réglage du sélecteur (ex : en position tension) donne aussi une lecture nulle.
Combien de temps faut-il laisser l’appareil branché pour une mesure ?
La lecture est instantanée dès que le circuit est alimenté. Cependant, il est déconseillé de laisser un petit multimètre numérique branché longtemps sur un courant élevé, car cela peut surchauffer les composants internes. Pour des mesures prolongées, privilégiez une pince ampèremétrique.
